assainissement des eaux usées dans un refuge animalier de la SPA en Moselle avec notre microstation oxyfix®

le chantier du mois 7 février 2024

À Arry en Moselle, la SPA a créé un havre pour nos amis à quatre pattes ! Chiens et chats y attendent avec impatience leurs nouveaux maîtres. En attendant, ils produisent un mélange d’eaux usées idéal pour notre microstation oxyfix®… et une mission de taille pour notre concessionnaire eloy-Commac.

Vous devez installer ou mettre en conformité votre ANC ?

Découvrez le produit qui VOUS convient !

l‘assainissement des eaux usées pour les refuges animaliers

Installé dans la ferme fortifiée du Voisage d’Arry depuis 1992, le refuge a bien évolué en 30 ans…Depuis 2018, c’est plus de 4000 animaux qui ont été recueillis par le refuge.

Avec une capacité d’accueil de plus de 120 chiens et d’une centaine de chats, c’est près de 80 bénévoles et une quinzaine de collaborateurs qui portent secours et veillent à la santé des animaux abandonnés ou maltraités.

L’objectif ? Mettre tout en oeuvre pour favoriser leur adoption.

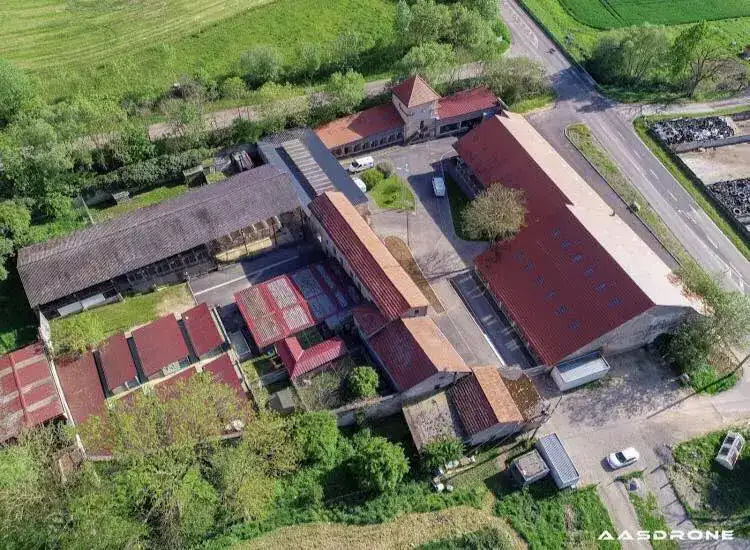

le site de la SPA d'Arry

la mission

Bien que de nombreuses promenades et des passages dans des espaces verts soient organisés, les animaux présents font leurs besoins et ceux-ci doivent être évacués pour être ensuite traités.

Le refuge était équipé précédemment d’une filière traditionnelle complètement colmatée par les poils des résidents à quatre pattes.

En pleine expansion (malheureusement), le refuge avait besoin de s’équiper d’une nouvelle solution de traitement des eaux usées. Notre concessionnaire exclusif pour le Grand-Est, eloy-Commac, a mis toute son expertise au service de ces petites boules de poils avec l’aide et le support de notre Responsable Technique Régional, Julien Linglet.

Mettez-moi en contact avec eloy-Commac

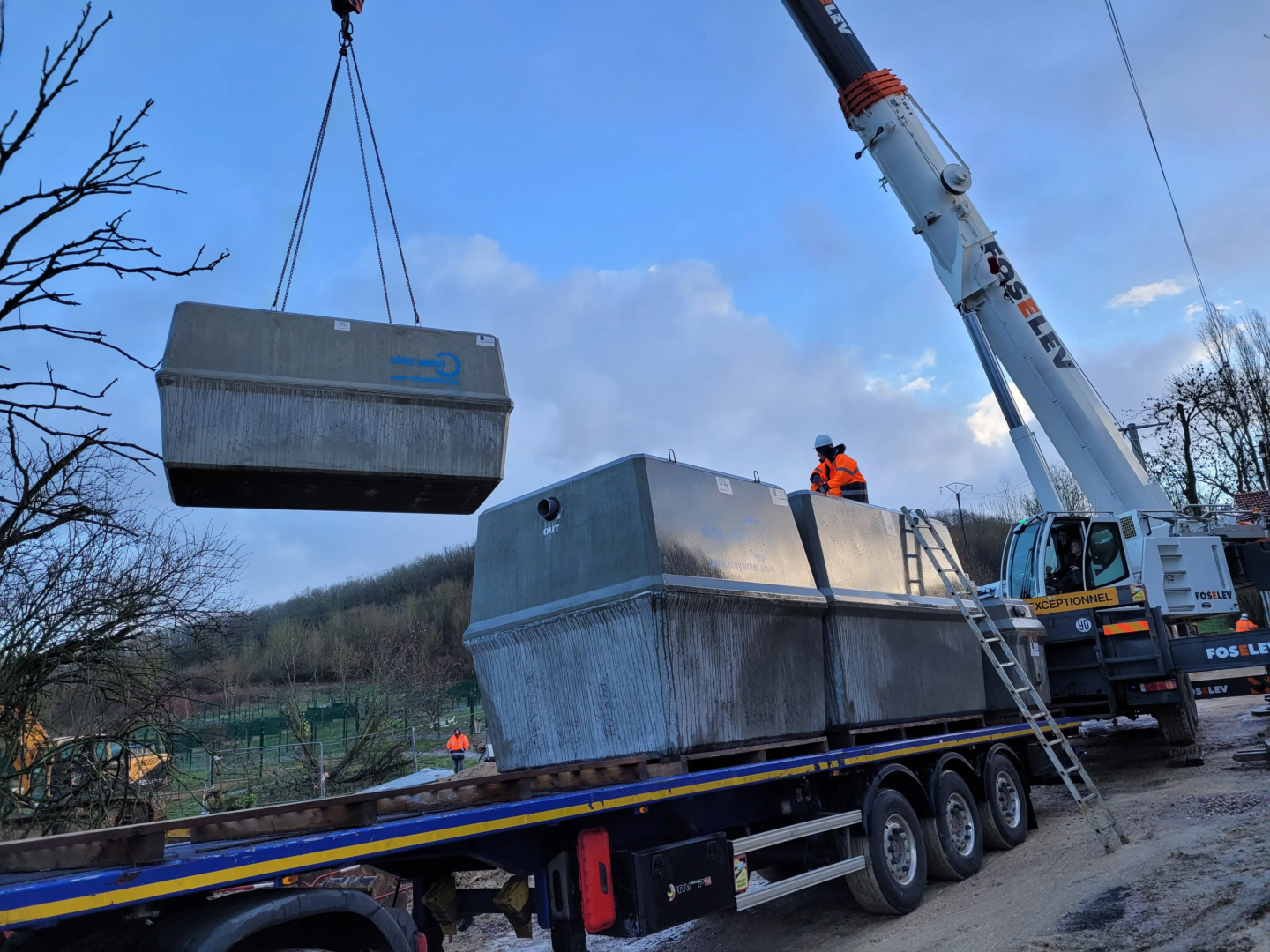

chargement de l'oxyfix® 80EH pour la SPA

les demandes du propriétaire

L’architecture à plusieurs niveaux ainsi que le réseau de collecte des différentes zones du site imposaient une solution capable d’être enterrée à une profondeur importante.

Afin de minimiser l’impact de la solution sur le foncier, le produit se devait d’être compact et limité en superficie au sol.

Enfin, pour le confort des familles et futurs adoptants en visite, la présence d’odeur devait être évitée à tout prix !

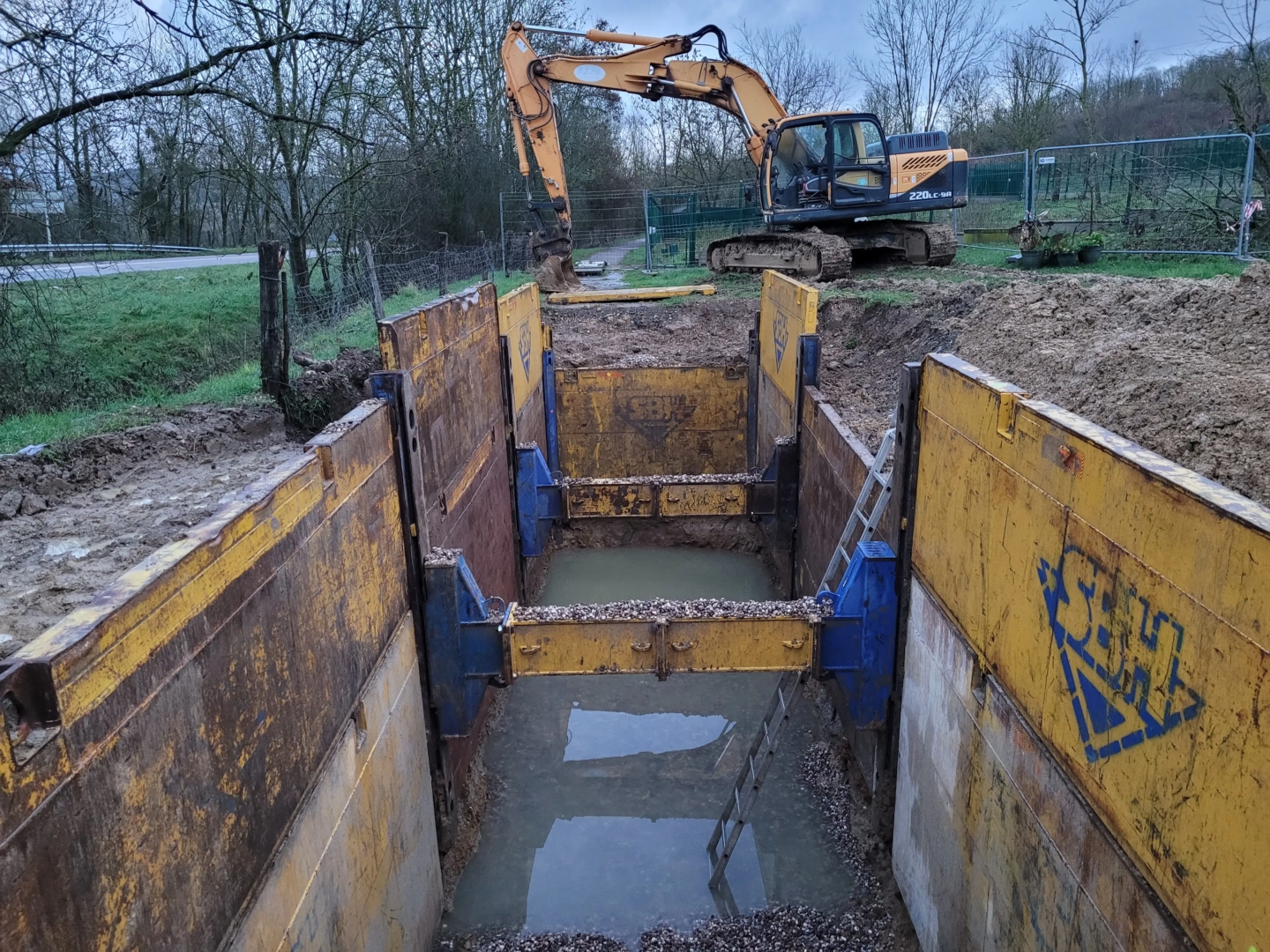

chantier pour la SPA avec des trous dans le sol

Les eaux d’établissements animaliers

Les eaux usées d’élevages, chenil, pension ou refuge sortent du cadre habituel domestique. Lorsqu’eloy propose sa filière spécifique pour ce type d’établissement, nous mettons en garde sur deux aspects :

Les poils : ils peuvent colmater une solution d’assainissement et doivent être récupérés en amont du produit de traitement des eaux, notamment à l’aide d’un filtre à paille.
L’azote : l’urine des animaux est plus concentrée que celle des humains et donc fortement chargée en azote. La plupart des zones de rejet exigent un prétraitement adapté réalise dans une cuve anoxque (qui va faire baisser le taux d’azote dans l’eau).

Ces deux aspects ont magnifiquement été levés par le bureau d’étude et la SPA en concertation avec eloy. Voici comment :

Les poils : ils sont capturés par un système d’hydrosac composé d’un filet en inox qui va capter les poils avant leur arrivée dans la solution de traitement. Ce système possède l’avantage de ne nécessiter qu’un ramassage manuel sans nécessité de paille.
L’azote : le bureau d’étude B3E a légèrement surdimensionné la micro-station oxyfix® avec un passage à 80 EH. Ce dimensionnement permet une meilleure aération de l’eau dans le décanteur en complément de la recirculation du clarificateur vers le décanteur. Ils ont également prévu une chambre de visite en amont de la micro-station pour le versement des déjections des animaux. Cet apport en matières carbonées va favoriser un meilleur équilibre de l’eau dans le décanteur.

Un magnifique travail d’études qui se base sur une parfaite connaissance de la chimie des eaux usées et du fonctionnement de la micro-station oxyfix®, chapeau à B3E !

le produit : la micro-station oxyfix® 80 eh

Prescrite par le bureau d’études en charge et se reposant sur de nombreuses références dans le domaine animalier (SPA le Garric, SPA Autun, One Tou Tou à Grâce-Hollogne Belgique, …), la micro-station oxyfix® est une solution parfaite pour le traitement des eaux d’établissements animaliers. Comme nous l’avons dit précédemment, le dimensionnement à 80 EH a été prescrit pour permettre la gestion de l’azote dans l’eau grâce à une meilleure aération dans le décanteur ainsi qu’à l’apport manuel de déjections animales.

Vu les contraintes de place, son format ultra-compact et sa configuration en ligne sont idéals pour un placement entre les box extérieurs et le parking voiture des employés et bénévoles.

Une solution garantie sans odeur : une des grande force du produit reste la recirculation des boues du clarificateur qui permet le passage d’eau chargée en oxygène vers le décanteur. Cette opération permet de diminuer fortement le taux d’H2S dans le décanteur et donc les odeurs. La ventilation placée sur le faîte du toit garantit également une bonne dispersion des éventuelles effluves dans les vents dominants.

gamme oxyfix® 21-350 EH dans ce cas-ci 80EH

les partenaires du projet

Entreprise de terrassement : STPL – Dieulouard – Département de Meurthe-et-Moselle (54)

Nouveau partenaire d’eloy-Commac, la Société de Travaux Publics de Lorraine (STPL) a été créée en 1987 et reprise en 2007. Avec le service, la proximité, la sécurité et le professionnalisme comme leitmotiv, l’entreprise met son expertise au service du particulier mais également des projets en collectivités. Aménagements, voiries, assainissement, … tous vos projets peuvent trouver un partenaire de choix !

Bureau d’études : Bureau d’études B3E – Betheny – Département de la Marne (51)

La Société B3E se distingue en tant que partenaire de confiance pour les projet d’assainissement. Elle offre une expertise polyvalente en conseil, conception et ingénierie dans divers domaines essentiels tels que le VRD, le bâtiment, les travaux publics, l’eau, la construction et la rénovation énergétique, ainsi que les études thermiques et environnementales. B3E garantit une approche collaborative et fiable, où leur engagement envers l’excellence et la satisfaction du client est une valeur primordiale.

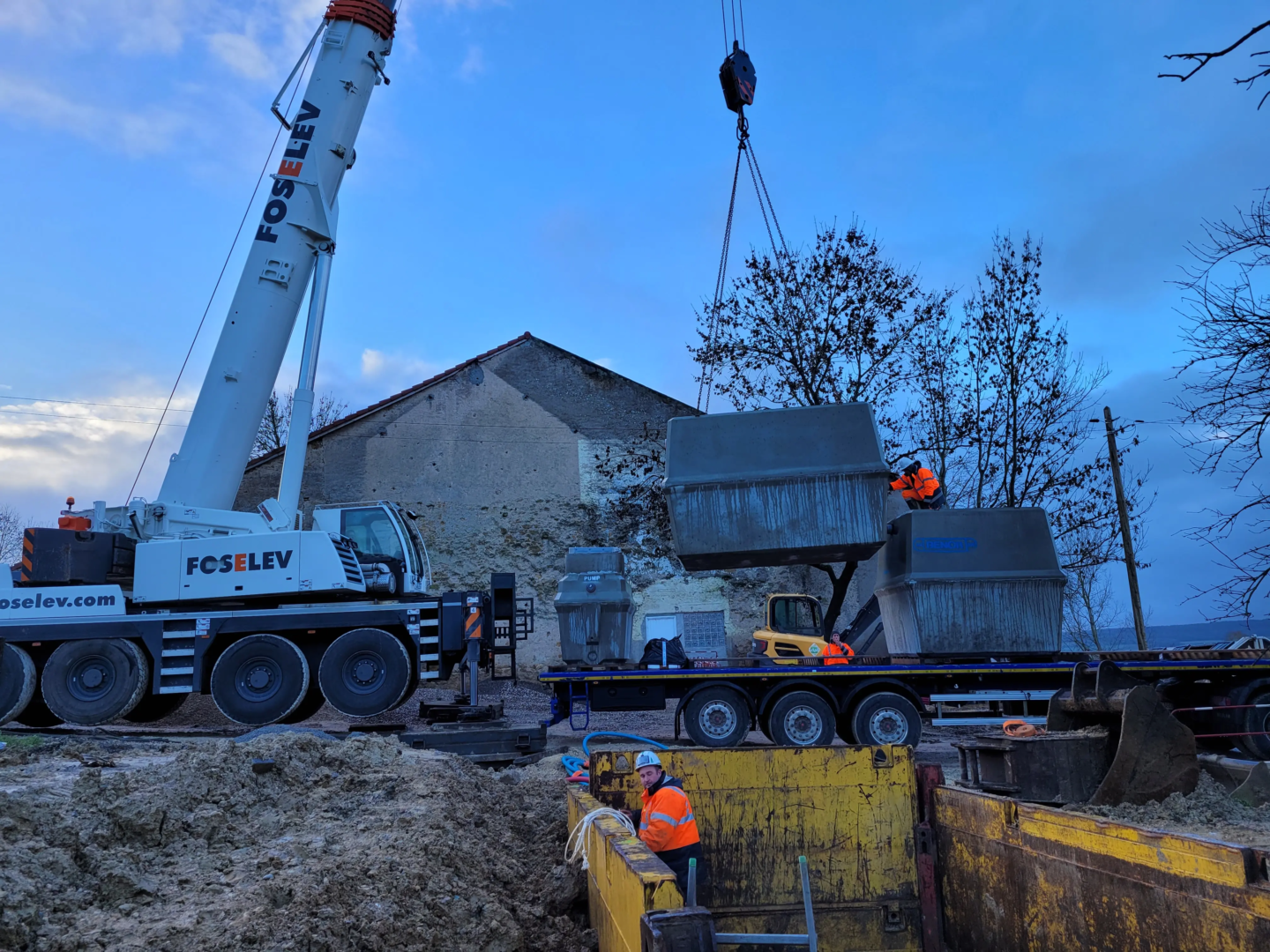

Levage et manutention : FOSELEV Lorraine – Metz – Département de la Moselle (57)

FOSELEV offre un service de levage, de manutention et de transports pour l’industrie, le BTP construction et le nucléaire. Implanté dans la région Grand Est. et équipé de grues mobiles, camions-bras et semi-remorques, FOSELEV est spécialisé dans les levages lourds et combinés, les manutentions complexes, les transports exceptionnels et les transferts industriels.

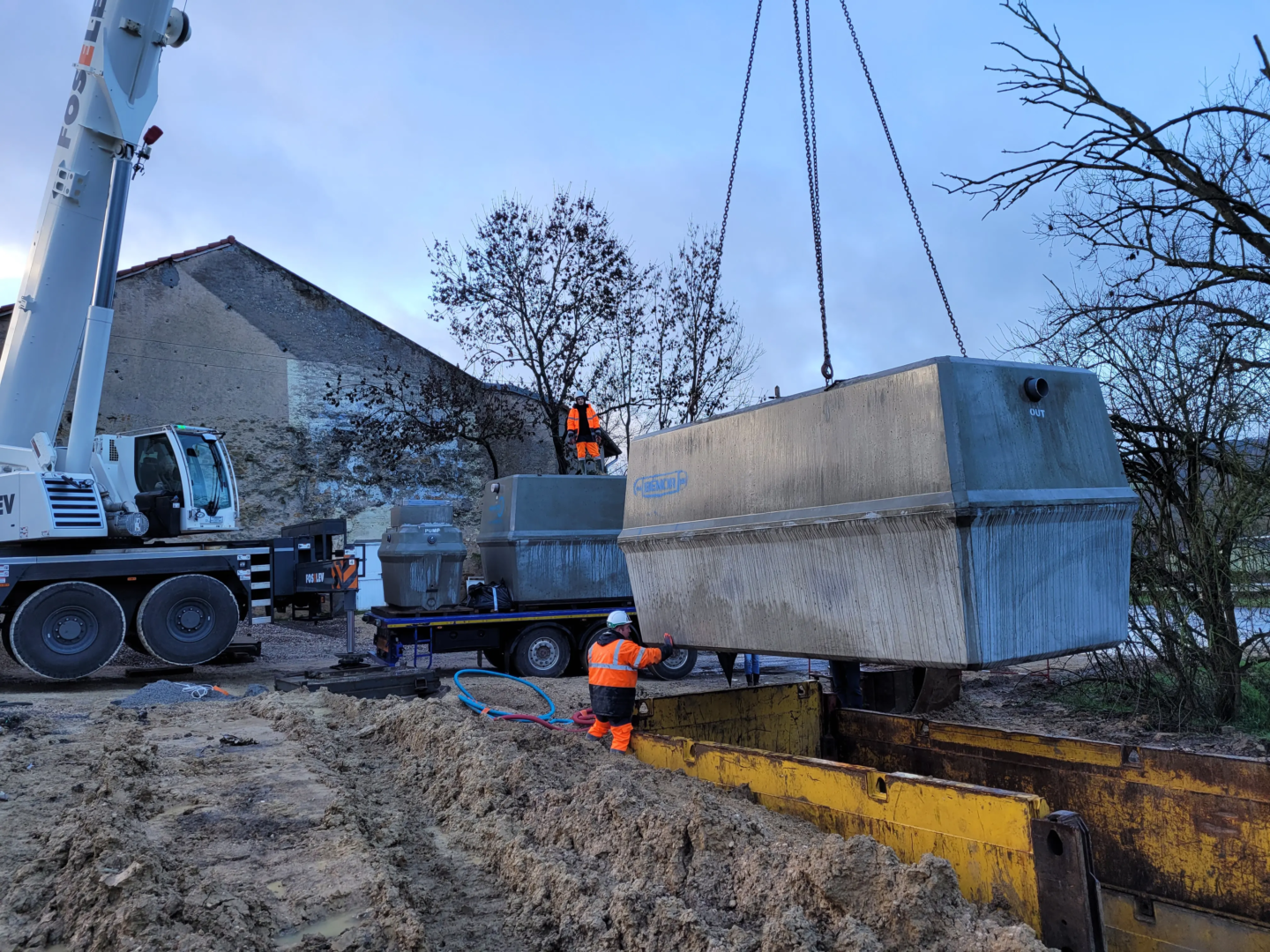

le chantier

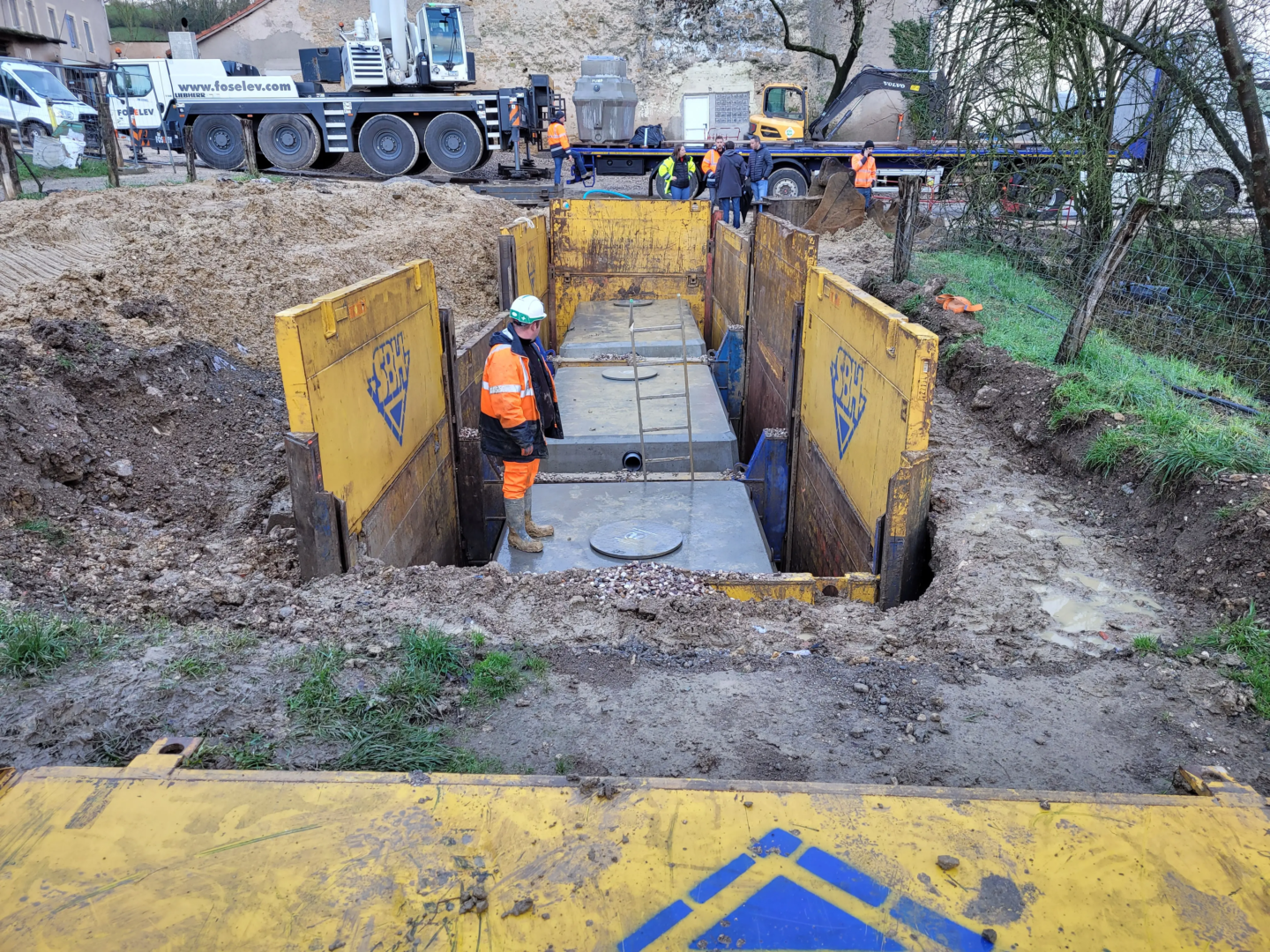

Vu le système de collecte complexe des différents box et zones du refuge animalier, le placement de la solution d’assainissement requérait une fouille de 4 mètres de profondeur. Qui dit profondeur, dit remontée de nappe et risque d’affaissement, c’est pourquoi un blindage de tranchée a été posé pour limiter tous risques.

La pose de nos cuves béton est idéale pour un terrassement limité en superficie au sol et permet un remblais sans stabilisé.

Avec 1m30 de recouvrement au dessus des cuves, une dalle de répartition a été coulée et des regards extra-larges de 1000mm ont été placés, cela afin de faciliter la surveillance et l’entretien de la filière d’assainissement.

L’ensemble du chantier a duré 7 jours et comprenait le nettoyage et la compatibilité du réseau de collecte, le terrassement et le blindage de tranchée, la mise en fouille, le raccordement et le remblais.

pour aller plus loin

Vous possédez une pension animalière, un élevage ou vous gérez, comme ici, un refuge ?
Vous souhaitez des conseils sur la réalisation d’un projet de mise aux normes d’assainissement?
Vous avez déjà une vision claire et vous souhaitez la réalisation d’une pré-étude ?

Nos équipes produits sur-mesure vous accompagnent durant toute la durée de votre projet.

Mettez-moi en contact avec un spécialiste

FAQ

pourquoi ne doit-on pas jeter les eaux usées dans la nature ?

Car le sol n’est pas capable d’épurer tous les polluants présents dans nos eaux usées. Afin de préserver le milieu récepteur et plus largement l’environnement, il faut traiter les eaux usées pour atteindre des normes de pollution qui permettront au sol de terminer le travail d’épuration.

c’est quoi une microstation ?

Une micro-station est un système d’assainissement non collectif (ANC) de la filière agréée. Les micro-stations fonctionnent selon les procédés dit à culture libre ou à culture fixée. L’apport en oxygène va favoriser le développement de bactérie qui vont venir manger les polluants Elle fonctionne en trois phases pour le traitement des eaux usées : décantation, réaction, clarification.

pourquoi placer une microstation ?

Si votre habitation ne peut être connectée à un système d’assainissement collectif, vous devez épurer vous-même vos eaux usées. Vous avez le chois entre plusieurs solutions, la micro-station en fait partie. Si vous recherchez une solution fiable avec une technologie qui a fait ses preuves au travers des décennies, si vous avez un faible espace disponible sur votre terrain ou que vous souhaitez une solution avec un faible impact visuel, la micro-station est une solution logique.
