Vous souhaitez participer à la réduction des risques d’inondations tout en préservant la ressource eau ? Vous traitez vos eaux usées grâce à un système d’épuration individuel et vous souhaitez permettre à ces eaux de continuer leur processus naturel épuratoire ?
L’infiltration est une des réponses concrète pour agir sur la restitution d’une eau la moins souillée possible et au plus près de votre maison.
Une solution d’infiltration pour les eaux pluviales et eaux usées traitées
Découvrez notre solution Infiltro®. Un produit d’infiltration des eaux ultra compact aux volumes optimisés, conçu pour une gestion intelligente et durable des ressources hydriques.
Infiltro® convient pour l’infiltration :
− des eaux pluviales après une citerne de stockage waterfix® ou un waterbuffer®
− des eaux usées traitées par une micro-station oxyfix® C-90

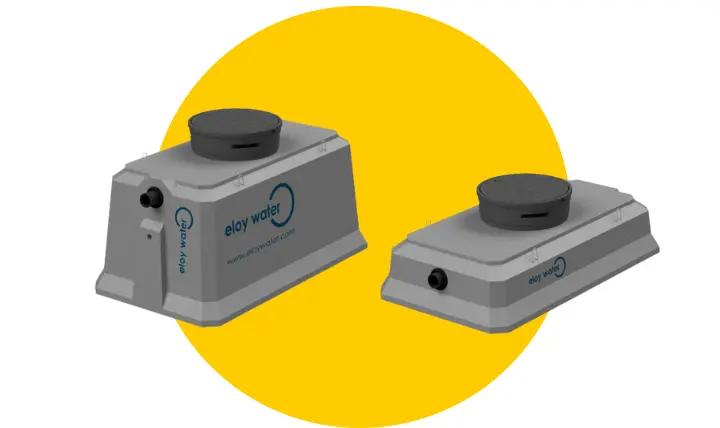

Deux volumes d’infiltration disponibles
Infiltro® C-90 est une solution 100% enterrée en béton qui propose deux volumes de rétention différents : 1900 et 3700L.
Grâce à sa configuration unique et son dimensionnement adapté, Infiltro® vous offre l’un des meilleur rapport compacité/surface d’infiltration du marché.
Outre sa fonction première d’infiltration, infiltro® vous garantit des volumes de rétention maximisés pour le tamponnage des eaux en cas de fortes précipitation.
Infiltro®, la solution d’infiltration pensée par et pour le terrain
Le système d’infiltration infiltro® C-90 est le fruit d’une réflexion basée sur la réglementation wallonne et les données récoltées par les acteurs de terrain. Un produit pragmatique issu d’une étude transversale avec les meilleurs experts de l’infiltration.
Ses innovations techniques permettent à l’infiltro® d’être à la fois efficace, économique, durable, résistant et facile à mettre en œuvre.
Des avantages au service de votre maison :
Une solution d’infiltration discrète :
- Format ultra-compact
- Faible emprise au sol (50% de surface au sol en moins que d’autres solutions d’infiltration)
- Terrassement minimal de votre jardin
- Un seul regard de visite
Une solution d’infiltration robuste
- En béton fibré hautes performances
- Résistance aux attaques chimiques des eaux d’écoulement
- Résiste au passage des véhicules légers (< 3.5 T)
- Une cuve garantie 10 ans
Un fonctionnement simple
- Une surface d’infiltration et de rétention maximisé
- Un regard de visite pour faciliter la surveillance de la solution
- Une infiltration qui minimise les risques d’inondation dans votre jardin
Des avantages au service du professionnel :
Une enveloppe en béton rectangulaire :
- Diminue le volume de terrassement
- Diminue le volume de remblai et de déblai
- Design conçu pour éviter l’écrasement et la déformation
- Evite le colmatage de la solution
Une filière facile à installer :
- Composée d’une cuve, d’une géogrille (fournie) et d’un rouleau de géotextile (non fourni)
- Très peu de raccordement à réaliser
- Des accessoires spécifiquement conçus (rehausse, extension et couvercle)
- Eléments de préfiltration et de filtration disponibles
Des performances garanties
- Solution adaptée aux eaux pluviales et aux eaux usées traitées
- Développé à partir de données de terrain
- Dans le respect de la règlementation en vigueur
- Accessoires qui garantissent stabilité de l’ouvrage et performances de la filière
C’est quoi la gestion de l’eau à la parcelle ?
Dans un monde où les eaux usées domestiques et les eaux pluviales sont souvent perçues comme des problèmes à résoudre, la notion de gestion de l’eau à la parcelle propose de changer notre vision des choses. Ces eaux, souvent négligées et évacuées au plus loin, constituent en réalité des gisements précieux à exploiter.
En adoptant une approche de gestion autonome et locale, il devient crucial de valoriser ces eaux au plus près de leur source, en minimisant leur impact environnemental et en maximisant leur utilité. Citons notamment la récupération de l’eau de pluie, le tamponnement, la réutilisation des eaux non conventionnelles ou encore l’infiltration…
Le rôle de l’infiltration dans la gestion de l’eau à la parcelle
Dans cette définition, l’infiltration constitue une méthode clé pour maximiser la valeur des eaux pluviales et des eaux usées domestiques en les traitant directement là où elles sont produites. En intégrant l’infiltration dans la gestion à la parcelle, on cherche à exploiter ces eaux dès leur origine, en les réintégrant dans les sols de manière contrôlée et régulée.
Au niveau de la parcelle, l’infiltration permet de capturer et de retenir les eaux de pluie, réduisant ainsi le ruissellement et les risques d’inondations. De plus, elle facilite l’infiltration des eaux usées traitées dans le sol, favorisant leur réintégration dans les nappes phréatiques ou leur utilisation pour l’irrigation des sols. En participant à cette approche, l’infiltration contribue à la préservation des ressources en eau, à la réduction des impacts environnementaux et à la promotion d’une gestion durable de l’eau à l’échelle locale.
L’infiltration des eaux usées traitées
Infiltrer les eaux usées traitées permet de finaliser leur travail d’épuration (épuration dite tertiaire) et de retourner rapidement aux nappes phréatiques. De plus, elle participe à l’irrigation des sols et à l’alimentation de celui-ci.
Une filière de traitement des eaux usées et son rejet par infiltration se composent obligatoirement des éléments suivants :

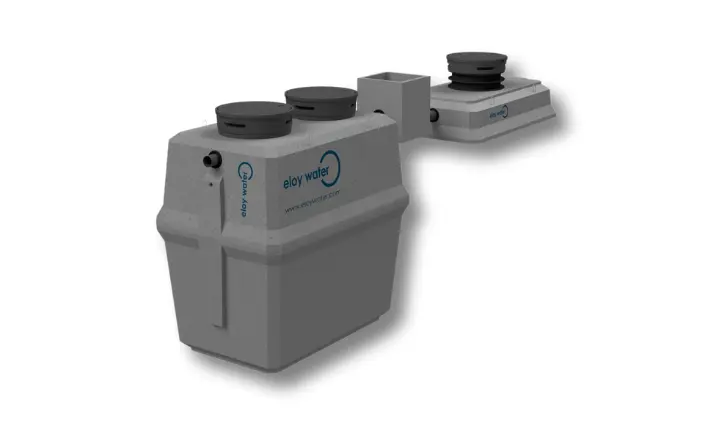

- une micro-station oxyfix® C-90 : elle traite les eaux usées et abat 95% de ses polluants
- un filtre de protection avant l’infiltro® : il est obligatoire* et protège l’ouvrage d’infiltration empêchant les éventuelles dernières matières en suspension d’y pénétrer
- une solution infiltro® C-90 : elle va infiltrer les eaux usées épurées
- une ventilation : connectée sur la rehausse de l’infiltro® C-90, elle empêche les mauvaises odeurs éventuelles
* Art.10 de l’Arrêté du Gouvernement wallon du 1er décembre 2016
L’infiltration des eaux pluviales
L’absorption des précipitations directement sur la parcelle où elles sont tombées est cruciale pour une gestion durable de l’eau. Elle aide à diminuer les dangers d’inondations et à maintenir la pureté de l’eau en encourageant le remplissage des réserves souterraines.
Une filière de récupération des eaux pluviales et son rejet par infiltration se composent obligatoirement des éléments suivants :
- Un préfiltre : il est placé en descente des gouttières et capture les macro-déchets
- un filtre : il est placé en amont de la cuve de stockage/temporisation ou directement intégré dans sa rehausse. Il va filtrer les eaux en provenance des gouttières avant leur stockage et protège la solution d’infiltration*
- une citerne de stockage : qui peut être utilisé pour la récupération ou le tamponnement des eaux pluviales.
- un filtre de protection avant l’infiltro® : il protège l’ouvrage d’infiltration empêchant d’éventuels déchets organique d’y pénétrer
- une solution infiltro® C-90 (ou plusieurs installée en série) : elle va infiltrer les eaux pluviales
- une conduite de trop-plein : équipée d’un clapet anti-retour, elle peut être dirigée vers un exutoire ou un autre infiltro®.
- une mise à l’air : elle est permet d’éviter l’effet de piston en cas de forte précipitation et limite la pression au sein de l’infiltro
* si aucune cuve de stockage n’est présente, un filtre est nécessaire en aval des descentes de gouttière.
Le massif d’empierrement
Il est composé de gravier lavé de calibre 20-40 mm et doit avoir une fraction de vide minimale de 30%. Il est placé en dessous et autour de l’infiltro® et permet d’augmenter les surfaces d’infiltration totale.
Grâce à lui, un infiltro® peut présenter une surface d’infiltration* jusqu’à :

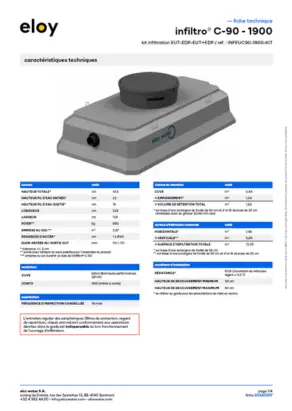

- 14.8 m² pour l’infiltro® C-90 1900

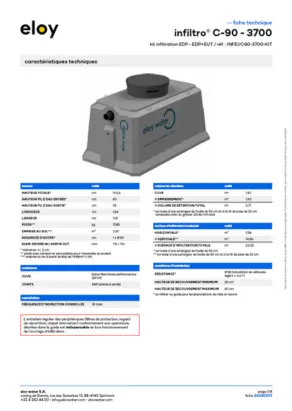

- 20.9 m² pour l’infiltro® C-90 3700
Ce massif d’empierrement apporte également des volumes de rétention supplémentaires pour la gestion de l’eau de pluie.
Grâce à lui, les volumes de rétention totaux offerts par les infiltro®s sont de
- 1.9 m³ pour l’infiltro® C-90 1900
- 3.7 m³ pour l’infiltro® C-90 3700
* en fonction de sa configuration (isolée, en parallèle, en série)
La géogrille
Avant d’atteindre le sol, les eaux vont traverser une géogrille, placée entre le sol et le massif d’empierrement. Cette géogrille sert de séparation entre le sol naturel et l’empierrement et assure une double-fonction :
- empêcher le gravier de s’enfoncer dans le sol, ce qui réduirait la vitesse d’infiltration
- renforcer et stabiliser le sol, ce qui permet d’augmenter la durabilité du dispositif d’infiltration
Le Géotextile
Au-dessus de l’infiltro® et de son empierrement est placé un géotextile de protection, qui a pour but d’empêcher les particules fines du sol de pénétrer dans l’empierrement. Son objectif est d’empêcher le colmatage de la zone d’infiltration et de favoriser la vitesse d’infiltration.
Les éléments de préfiltration
Ils sont situés en amont de la filière de gestion des eaux pluviales (récupération + infiltration). Ils ont pour objectifs de capter les déchets afin de maximiser la qualité des eaux de pluie dans la cuve de stockage mais également de protéger la solution d’infiltration.
Les éléments de filtration
Dans le cas d’une filière de gestion des eaux pluviale, le filtre est situé entre la cuve de stockage et la solution infiltro® et protège cette dernière d’éventuelles feuilles, branches, mousses, pollens, poussières, sable,… Le filtre peut être à accumulation ou à éjection.
Dans le cas d’une filière d’infiltration des eaux usées traitées, l’utilisation d’un filtre entre la solution de traitement des eaux et la solution infiltro® est obligatoire Art.10 de l’Arrêté du Gouvernement wallon du 1 er décembre 2016). Ce filtre protège la solution d’infiltration d’éventuels résidus et matières en suspension venant du produit
la gamme : infiltro®
tous nos produits pour cette solution
Comment dimensionner une solution d’infiltration ?
- Le dimensionnement d’une solution d’infiltration fait appel à diverses disciplines et notions.
Avant de commencer le projet, il faut s’assurer d’avoir : - une surface disponible suffisante pour implanter le système
- un environnement adapté (limite de propriété, proximité avec les zones de baignades ou de protection des captages, etc)
- la prise en compte d’éventuels zone de ruissellement
- une épaisseur de sol suffisante et que celle-ci ne soit pas saturée en eau
- une qualité de sol propice à l’infiltration
- une bonne connaissance du comportement de la nappe sous le sol
- une bonne connaissance des ressources en eau souterraine, dont la qualité ne peut être altérée
Le bureau d’étude, un partenaire obligatoire pour l’infiltration
Vous l’aurez compris, avant de commencer tout projet d’infiltration et conformément à la réglementation, de nombreuses vérifications doivent être entreprise. Celles-ci doivent être exécutées par un bureau d’études spécialisé possédant le matériel et les compétences pour la réalisation de ces tests.
Il vérifiera que les contraintes géotechniques et environnementales du terrain ainsi que caractéristiques de la parcelle sont compatibles.
Ensuite, il effectuera une étude de perméabilité afin de vérifier les capacités du sol à infiltrer les eaux (usées traitées ou pluviales).
Suite au résultat du bureau d’étude, eloy water proposera un dimensionnement conforme aux besoins et aux réalités du terrain/sol.
La réglementation pour la gestion des eaux pluviales
Depuis le 1er janvier 2017, la Région wallonne a pris de nouvelles dispositions en matière d’évacuation des eaux pluviales. Ces dispositions sont applicables pour tous nouveaux projets de construction en zone d’assainissement collectif.
Désormais, les eaux pluviales doivent être évacuées :
1° prioritairement dans le sol par infiltration ;
2° en cas d’impossibilité technique ou de disponibilité insuffisante du terrain, dans une voie artificielle d’écoulement ou dans une eau de surface ordinaire ;
3° en cas d’impossibilité d’évacuation selon les points 1° ou 2°, en égout.
Des tests de mesure de la vitesse d’infiltration doivent être réalisés afin de vérifier la possibilité technique d’infiltrer
Il faut cependant noter que l’ infiltration pourrait ne pas être autorisée dans certaines zones telles que les zones de prévention rapprochée de captages, les zones karstiques, les zones d’aléas d’inondation . Il est nécessaire de se renseigner auprès des autorités compétentes pour vérifier la possibilité d’infiltrer avant de réaliser les tests de perméabilité.
La réglementation pour la gestion des eaux usées traitées
En même temps que la réglementation sur la gestion des eaux pluviales, la Région wallonne a également pris des dispositions pour l’évacuation des eaux usées traitées.
Quelles sont les règles en zone d’assainissement autonome ?
Les eaux épurées provenant d’un système d’épuration individuelle doivent être évacuées :
1° prioritairement dans le sol par infiltration ;
2° en cas d’impossibilité technique ou de disponibilité insuffisante du terrain, dans une voie artificielle d’écoulement ou dans une eau de surface ordinaire ;
3° en cas d’impossibilité d’évacuation selon les 1° ou 2°, par un puits perdant pour les unités d’épuration.
Comment garantir une bonne infiltration de vos eaux ?
Afin d’assurer une infiltration des eaux de qualité, il est important de respecter quelques consignes de base. Ces consignes sont différentes en fonction de l’origine des eaux à infiltrer, eaux usées traitées ou eaux de pluie.
Pour infiltrer les eaux usées traitées
Pour protéger l’environnement et les nappes phréatiques, il est important que les eaux usées traitées que vous allez infiltrer aient une qualité définie par les performances de votre système d’assainissement individuel.
Pour garantir cette qualité, vous devez impérativement suivre les consignes d’utilisation de votre SEI et veillant particulièrement à ne pas déverser et/ou jeter des liquides interdits tels que des graisses, des peintures, … ou des objets tels que des lingettes, préservatifs, …
Une eau usée bien traitée sera infiltrée de manière optimale et continuera son processus naturel de traitement une fois infiltrée.
Pour infiltrer les eaux de pluviales
Les eaux pluviales en provenance de toitures pentues ou plates peuvent être infiltrées à l’aide de l’infiltro® C-90. Il est tout de même important de noter que les eaux en provenance d’une toiture plate sont davantage chargées en petits déchets organiques solides comme des feuilles, des mousses ou de branches d’arbres. Il est donc important de régulièrement vider et nettoyer le filtre placé sur la filière.
Si vous réalisez un nettoyage de votre toit à l’aide de produits spécifiques, veillez à récupérer les eaux de nettoyage afin de les amener vers un point de collecte adapté.
Toutes les eaux pluviales ne sont pas propices à l’infiltration. Voici la liste des eaux de pluie à proscrire de votre filière d’infiltration :
- les eaux récupérées sur des toitures dont le matériau de couverture amène une pollution des eaux importante, telles que certaines toitures métalliques (contenant du cuivre ou de l’aluminium par exemple), ou les toitures en amiante
- les eaux récupérées sur des toitures végétalisées potentiellement chargées en particules de substrat
- les eaux récoltées sur des surfaces imperméables (autres que des toitures), telles que les terrasses, allées d’accès de véhicules, parkings,… Celles-ci nécessitent un traitement particulier (hydrocarbures, détergents, etc.)
Comment entretenir sa solution d’infiltration des eaux ?
Comme pour votre chaudière, votre voiture ou votre système d’épuration individuel, l’entretien de votre solution d’infiltration infiltro® est indispensable pour assurer ses performances au fil du temps.
Infiltro® a été conçu pour que son inspection et son entretien soit rapide et aisé à réaliser. Un regard d’accès vous permet de visualiser l’intérieur de la cuve d’infiltration. Il est donc indispensable que ce regard soit en permanence accessible.
Que puis-je faire pour surveiller ma solution d’infiltration ?
Nous vous conseillons d’ouvrir ce regard de visite 4 fois par an afin de vérifier que l’Infiltro fonctionne bien. L’intérieur de la cuve doit être sec ou humide et ne pas présenter un niveau d’eau stagnante. Si le niveau vous semble haut (en dehors d’une période de fortes pluies), contactez eloy pour un diagnostic.
Il est également important de nettoyer à la même fréquence les préfiltres et filtres en amont de la filière. Il peut s’avérer nécessaire de réaliser ce nettoyage plus fréquemment en fonction de vos conditions d’utilisation, de la taille de l’installation, de l’environnement dans lequel est installée la filière, etc.
Existe-t-il un contrat d’entretien pour ma solution d’infiltration ?
Oui, eloy vous propose un contrat d’entretien pour le produit d’infiltration infiltro®. Ce contrat comprend non seulement votre cuve infiltro® mais également tous les éléments de la filière d’infiltration tels que : les préfiltres, les filtres, , les conduites de trop-plein, les clapets anti-retour, …
Pour garantir un service rapide et de qualité, les techniciens spécialistes de l’entreprise disposent de véhicules d’intervention technique spécifiquement équipés pour réaliser les inspections, les entretiens, et les dépannages des filières d’infiltration des eaux pluviales et des eaux usées traitées.
