installation d’une solution de traitement des eaux pour une aire de passage avec la micro-station oxyfix®

le chantier du mois 28 juin 2024

Pour satisfaire aux directives de la loi sur les aires de grand passage, la Communauté d’Agglomération du Pays Basque équipe une nouvelle aire de grand passage à Saint-Pée-sur-Nivelle. Pour ce type d’infrastructure, la loi impose notamment l’installation d’une solution d’assainissement.


l’assainissement non collectif pour une aire de grand passage

Saint-Pée-sur-Nivelle dans le département des Pyrénées-Atlantiques (64) est une commune frontalière avec l’Espagne.

Sa localisation en fait un lieu de transit pour les gens du voyage pendant la période estivale.

Conformément à la loi Besson, la Communauté d’Agglomération du Pays Basque (CAPB) a mis en place un schéma départemental d’accueil qui reprend plusieurs aires de grand passage. Le nombre croissant de caravanes a néanmoins obligé la CAPB à agrandir sa capacité d’accueil.

collectivité (9)

la mission

Les aires de grand passage doivent obligatoirement être équipées de divers équipements pour satisfaire aux besoins élémentaires des gens du voyage.
Ces équipements doivent inclure : un approvisionnement continu en eau, en électricité et un système d’assainissement.

L’aire de grand passage de Saint-Pée-sur-Nivelle est prévue pour accueillir 100 caravanes sur le site.

Pour un projet de cette envergure, le maître d’œuvre a pu compter sur l’expertise des équipes d’eloy-Hydradis et de son service d’Opérateurs Certifiés Hydraserv. Conseils, dimensionnement, aide à la pose, raccordements et mise en service, l’accompagnement d’eloy-Hydradis a été total pour favoriser une exécution parfaite du projet.

collectivité (8)

Les demandes du projet

Situé dans une zone argileuse, le sol de la zone est caractéristique de ce type de terre. Dans une région au climat variable pouvant être soit très sec soit très pluvieux, le phénomène bien connu de retraits, de gonflements et de mouvement de terrain est bien présent. La solution se devait de résister aux influences du terrain sur son enveloppe.

La zone d’accueil prévue et l’emplacement proposé pour installer la solution d’assainissement des eaux étaient également limités en termes de superficie au sol. Cette solution devait impérativement être la plus compacte et posséder l’emprise au sol la plus faible possible.

Enfin, vu le passage et le parking de nombreuses caravanes ainsi que de camions des services de l’Agglomération du Pays Basque, la filière devait offrir une résistance à toute épreuve

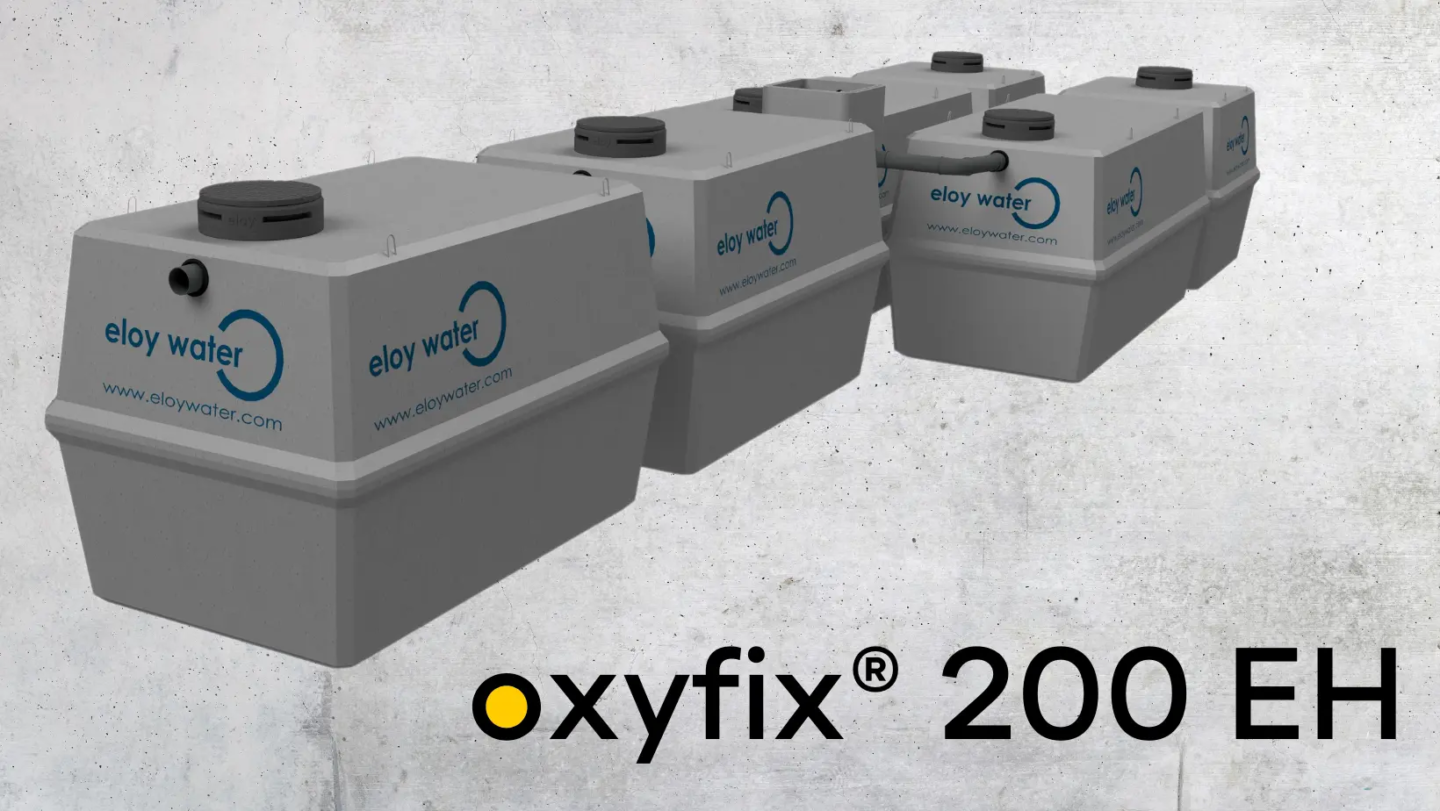

le produit : la micro-station oxyfix® 200 EH

La micro-station oxyfix® offre de nombreux avantages pour le traitement des eaux usées d’une aire de grand passage telle qu’à Saint-Pée-sur-Nivelle.

  1. Son enveloppe béton offre une résistance aux contraintes imposées par les caractéristiques des sols argileux. Elle ne se déforme pas sous les pressions du sol et assure une réelle stabilité de la filière en cas de mouvements de terrain.
  2. Sa configuration en 200EH est ultra-compacte et se limite à 6 cuves pour le traitement des eaux. Ces 6 cuves sont installées en Y pour minimiser la superficie au sol nécessaire.
  3. Sa capacité de traitement et son mode de fonctionnement offrent des performances exceptionnelles et constantes pour l’assainissement des eaux usées d’une petite collectivité telle qu’une communauté de gens du voyage.
  4. Son exploitation est simple et réduite à son entretien et sa vidange. Elle ne nécessite donc aucun pilotage par l’exploitant et sera entretenue tous les ans.
gamme 21-350 FR WW (1)

Le régulateur de charge

La réalité d’une aire de grand passage est la fluctuation de l’occupation de celle-ci. Les caravanes arrivent, repartent et font place ensuite à une autre communauté. Tout cela peut se faire sur des périodes variables dans le temps et n’offre aucune constance à la solution de traitement des eaux usées.

Dès lors, pourquoi installer une micro-station ?

La micro-station oxyfix® est tout à fait capable de gérer de telles variations grâce à son régulateur de charge. Il permet de s’adapter aux arrivées de matières organiques à traiter, voire même en l’absence de celles-ci.

Il possède trois modes de fonctionnement : Standby – 50 % – 100%
Ces trois modes de fonctionnement agissent sur le temps de fonctionnement du surpresseur et de la pompe de recirculation pour maintenir la flore bactérienne au sein de la micro-station. En fonctionnant en intermittence, le surpresseur n’est donc jamais à l’arrêt sur une période prolongée pour éviter tout dysfonctionnement lié à une période d’inactivité totale.

La micro-station oxyfix® peut donc suivre le rythme de fonctionnement de l’aire de grand passage tout en garantissant les mêmes performances de traitement lors des périodes d’activité de la filière.

les partenaires du projet

Entreprise de terrassement : DUHALDE BTP – Ustaritz – Département des Pyrénées-Atlantiques (64)

Entreprise familiale de plus de 60 ans d’existance, Duhalde BTP est une institution dans le pays basque et dans le sud des Landes. Au fil des années, ils ont étoffé leurs compétences pour devenir une référence dans de nombreux métiers tels que le terrassement, la construction, l’assainissement, le génie civil ou encore la production de béton.

Levage et manutention :  AUTAA – Artix – Département des Pyrénées-Atlantiques (64)

Depuis 50 ans, le groupe AUTAA s’est spécialisé principalement dans le transport routier de marchandises et le levage de charges lourdes et/ou encombrantes. Avec des moyens modernes et de nombreux engins de levage, le groupe AUTAA peut faire face à n’importe quelle demande pour les chantiers et les opérations les plus complexes.


le chantier

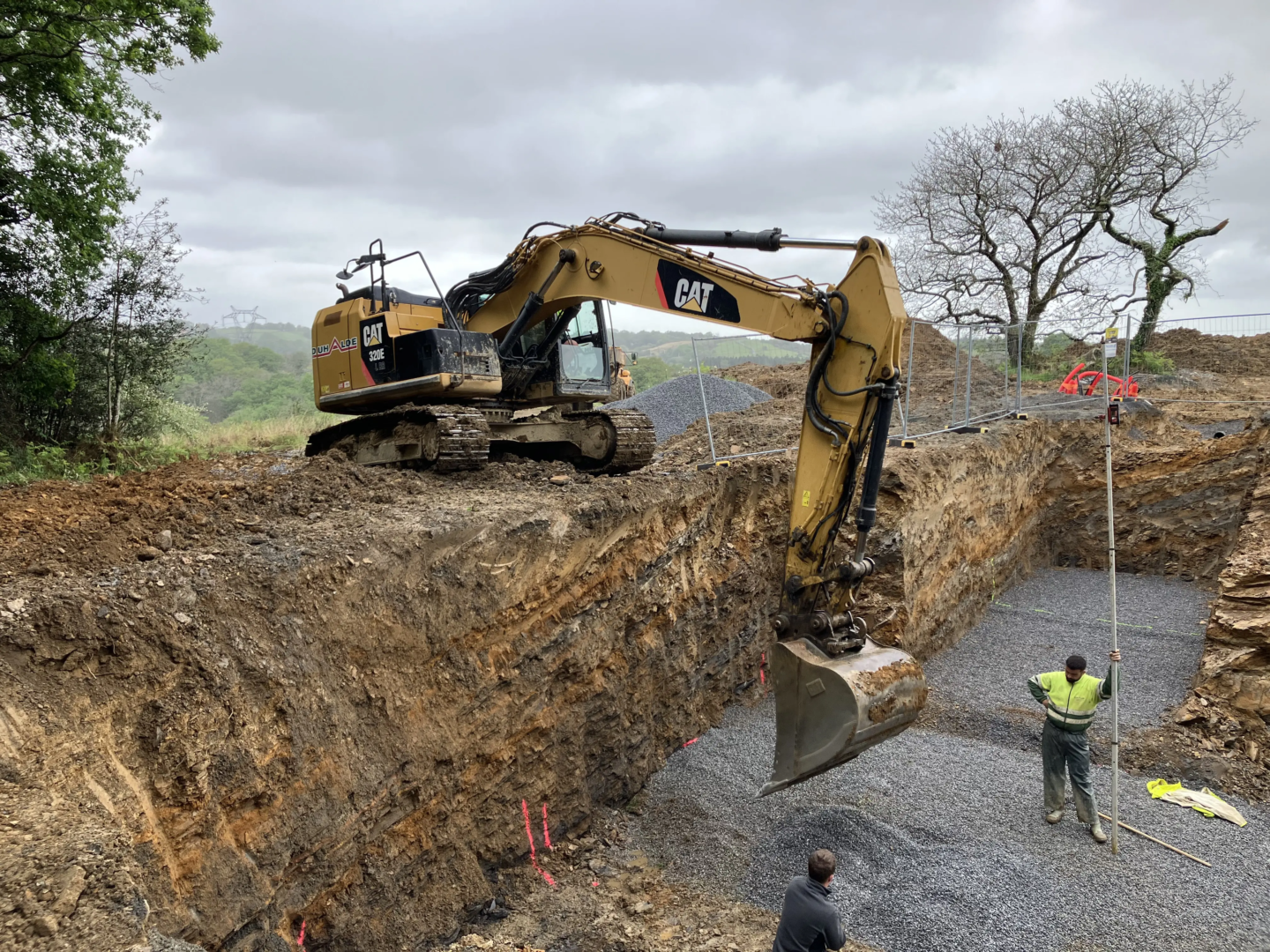

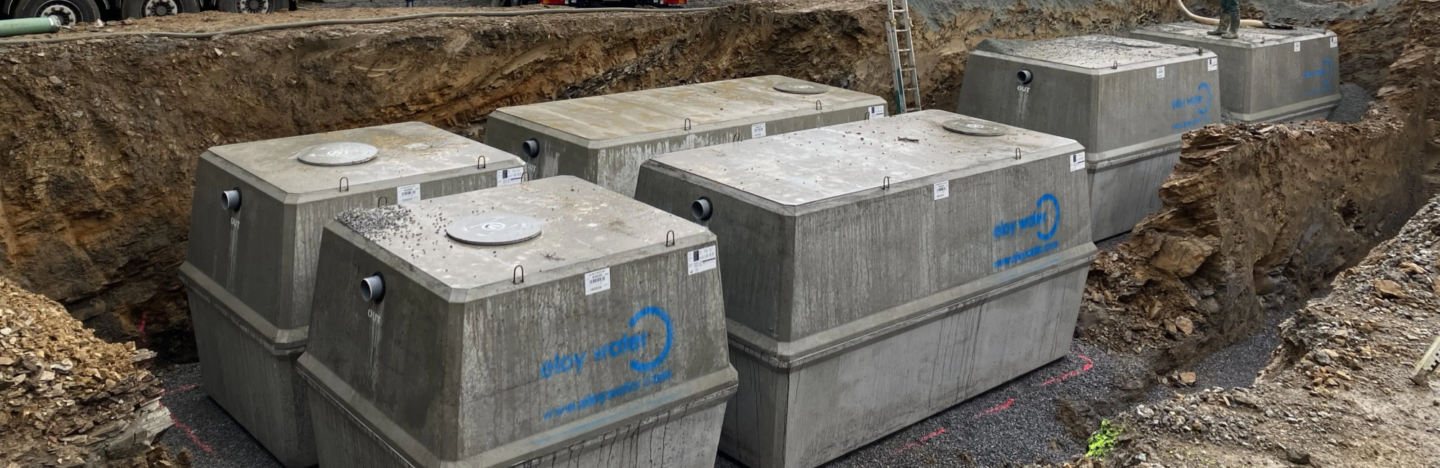

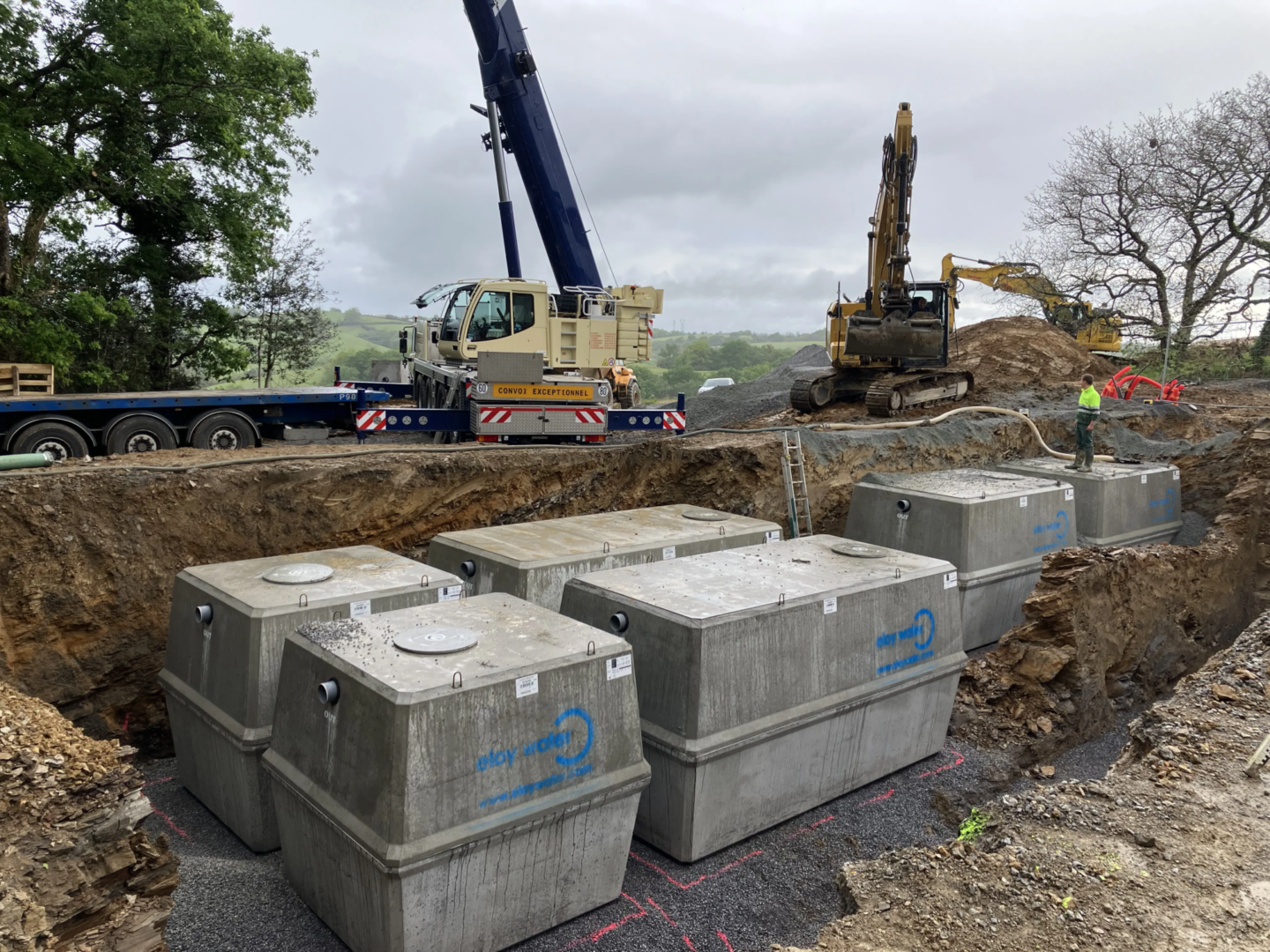

Les conditions climatiques capricieuses de 2024 ont fortement impacté le chantier et la pose de la micro-station oxyfix®. Malgré la boue et l’eau en présence, les 6 cuves ont pu être posées sans encombre dans une fouille magnifiquement réalisée par l’entreprise Duhalde BTP.

Chaque emplacement de caravane bénéficie d’un tabouret de branchement connecté à un réseau de collecte qui aboutit à l’oxyfix®. L’ensemble des raccordements et la mise en service ont été effectués par Hydraserv, le service d’Opérateur Certifiés d’eloy-Hydradis.

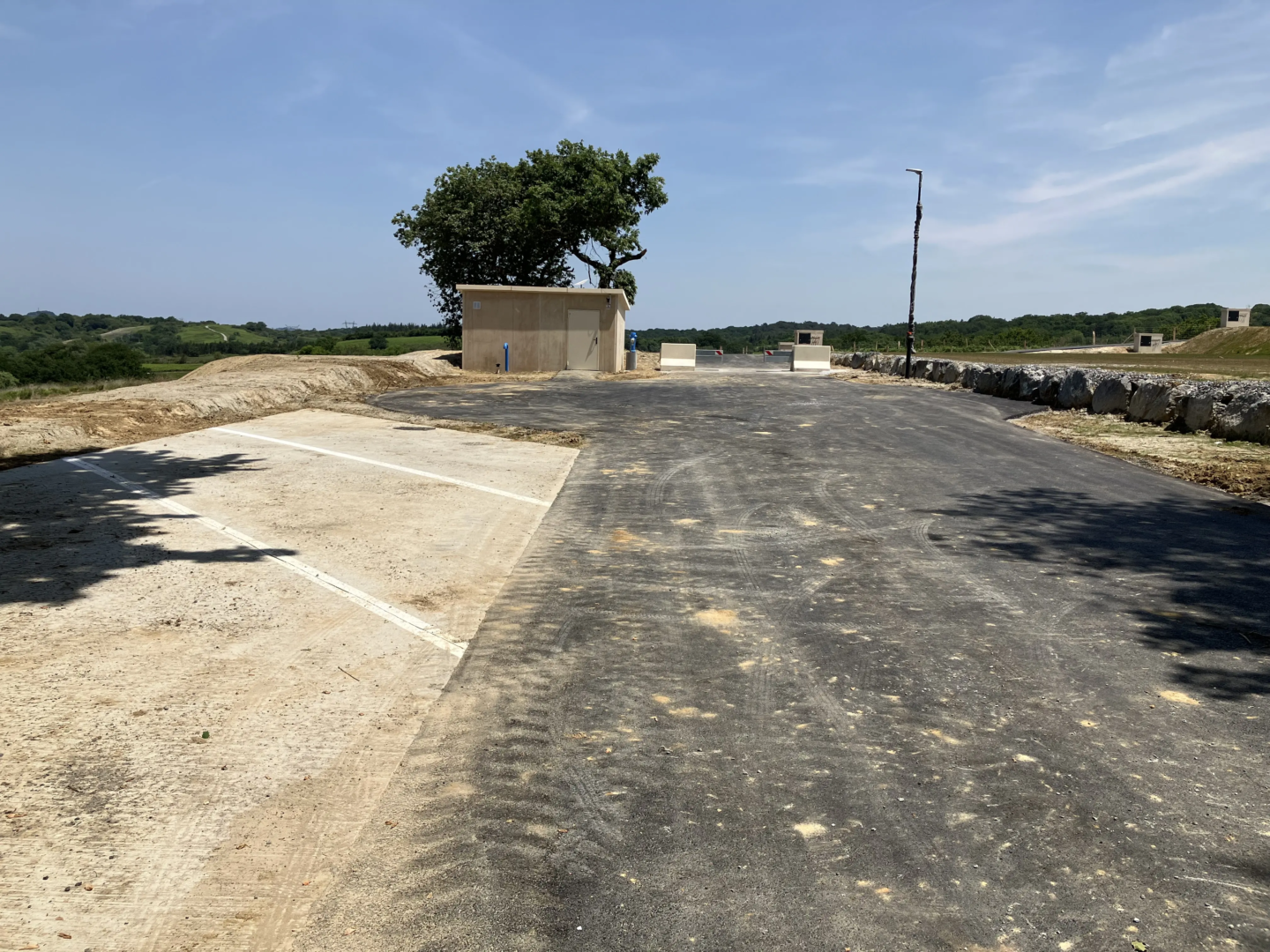

Pour sécuriser la circulation sur la filière, une dalle de répartition D400 a été réalisée et la surface finie avec un enrobé.
